瓶片回收造粒生产线_瓶片回收造粒生产线

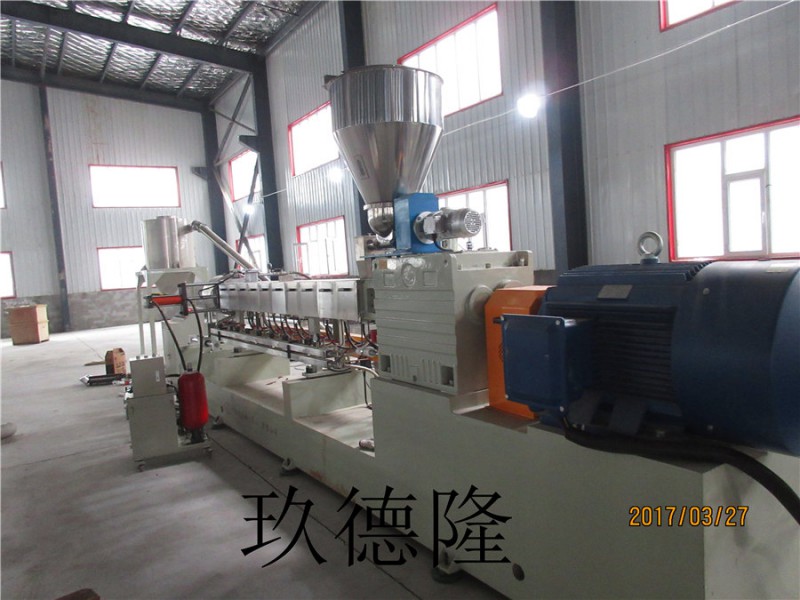

    点击图片查看原图 |
|
详细信息
瓶片回收造粒生产线_瓶片回收造粒生产线
PET塑料的成型加工可以注塑、挤出、吹塑、涂覆、粘接、机加工、电镀、真空镀金属、印刷。
3.生产工艺
PET在熔融状态下的流变性较好，压力对粘度的影响比温度要大，因此，主要从压力着手来改变熔体的流动性。1、塑料的处理由于PET大分子中含有脂基，具有一定的亲水性，粒料在高温下对水比较敏感，当水份含量超过极限时，在加工中PET分子量下降，制品带色、变脆。因此，在加工前必须对物料进行干燥，其干燥温度为150℃，4小时以上，一般为170℃，3-4小时。可用空射法检验材料是否完全干燥。回收料比例一般不要超过25%，且要把回收料彻底干燥。
2、注塑机选用PET由于在熔点后稳定的时间短，而熔点又较高，因此需选用温控段较多、塑化时自摩擦生热少的注射系统，并且制品（含水口料）实际重量不能小于机器注射量的2/3。基于这些要求，华美达近年开发了中小系列的PET专用塑化系统。锁模力按大于6300t/m2选用。
3、模具及浇口设计PET瓶胚一般用热流道模具成型，模具与注塑机模板之间最好要有隔热板，其厚度为12mm左右，而隔热板一定能承受高压。排气必须充足，以免出现局部过热或碎裂，但其排气口深度一般不要超过0.03mm，否则容易产生飞边。
4、熔胶温度可用空射法量度。270-295℃不等，增强级GF-PET可设为290-315℃等。
